التحكم الرقمي المتوسط لبرج التسوية لعبوات الأسفلت الدقيقة في المشاريع الهندسية

التحكم الرقمي المتوسط لبرج التسوية لعبوات الأسفلت الدقيقة في المشاريع الهندسية

مجالات تطبيق أشعة الموازنة بالموجات فوق الصوتية واسعة جدا، وتشمل أساسا الجوانب التالية:
1بناء الطرق السريعة
الطرق السريعة:ضمان مسطحة جدار الطرق السريعة ونوعيتها وتحسين راحة وسلامة القيادة.
الطرق السريعة الوطنية والطرق السريعة المحلية:توفير تأثيرات صلبة عالية الجودة لمختلف الطرق السريعة.
2الطرق الحضرية
الطرق الرئيسية:تحسين مسطحة الطرق الرئيسية في المدن وتقليل التشنجات في قيادة المركبات.
الشوارع الثانوية والطرق الفرعية:تحسين الجودة العامة لشبكة الطرق الحضرية.
3مدرجات المطارات
مناطق الإقلاع والهبوط للطائرات:ضمان مسطحة المدرج وتلبية المتطلبات الصارمة للطائرات للإقلاع والهبوط.
4مواقف سيارات كبيرة
توفير أرض مسطحة لمواقف السيارات لتسهيل مواقف السيارات والقيادة.
5طرق المنتزه الصناعي
تلبية احتياجات النقل الصناعي ومرور المركبات وتحسين متانة وسطح الطرق.
6محطات الموانئ
مناطق تشغيل الرصيف: ضمان مسطحة أرض الرصيف، مما يؤدي إلى تشغيل معدات التعامل مع البضائع ونقلها.
7الطرق حول الملاعب الرياضية
توفير ظروف حركة جيدة للأحداث الرياضية.
في الختام، في جميع المشاريع الهندسية التي تتطلب متطلبات عالية لسطح الرصيف، يمكن تطبيق أعمدة الموازنة بالموجات فوق الصوتية لتحسين تأثير عمل صانعي الرصيف.

الخصائص

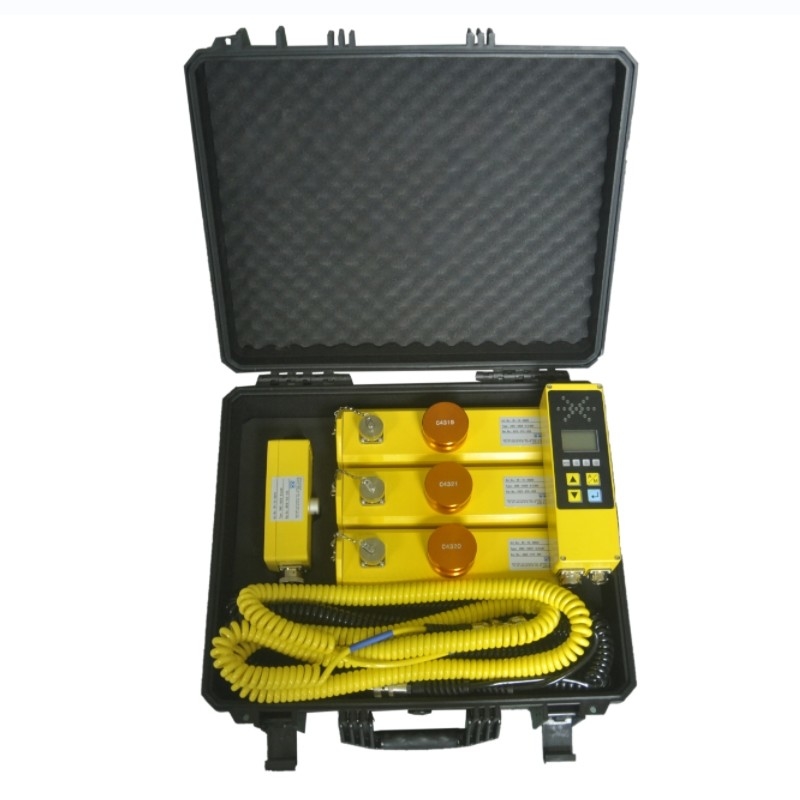

ميزات جهاز التحكم الصيني

1. يتبنى وضع التحكم الرقمي ، ويشكل شبكة التحكم مع أجهزة الاستشعار من خلال بروتوكول حافلة CAN. يمكن أن يكون متوافقًا مع مختلف أجهزة الاستشعار الرقمية CAN على الرصيف ، مثل المنحدر الطولي,المنحدر العرضي، وما إلى ذلك، ولها قابلية كبيرة للتوسع.

2تظهر شاشة LCD البيانات في الوقت الحقيقي، وجميع واجهات التشغيل هي باللغة الصينية أو الإشارات الرسومية، مما يسهل إتقانها وأكثر ملاءمة للاستخدام.

3النظام لديه وظيفة التشخيص الذاتي، وأخطاء النظام واضحة في لمحة على شاشة العرض.

4يمكن استبدالها بالكامل والعالمية مع نفس النوع من منتجات العلامة التجارية المستوردة ، ويمكن استخدامها للطواحين ، وآلة الطحن ، ودرجة وغيرها من المعدات.

خصائص جهاز الاستشعار بالموجات فوق الصوتية

أجهزة استشعار بالموجات فوق الصوتية: 6 في المجموع، جميعها تستخدم أجهزة استشعار عسكرية مستوى عالية القوة الأصلية المستوردة، والتي يمكن استبدالها عند الرغبة، ارتفاع التركيب 35 سم من الأرض،والآخر على بعد حوالي 50 سم من سطح الأسفلت.

1يتكون مستشعر الحذاء بالموجات فوق الصوتية من 6 مسبارات بالموجات فوق الصوتية، بما في ذلك 5 مسبارات اختبار و 1 مسبار تعويض بيئي، مع سطح الكشف الكبير.

2يستخدم على شعاع الموازنة لزيادة كمية بيانات الاختبار. تعمل المراقبة الخمسة المستقلة للمستشعر في نفس الوقت،وسيتم استخدام ثلاثة بيانات فقط قريبة من قيمة الكشف الفعلية، للحصول على متوسط القيمة وجعل الطريق أكثر سلاسة ؛

3يحل محل مقياس ميل G176 بالكامل للكشف عن سلك الفولاذ أو مقياس الحافةبحيث يمكن لنظام التسوية القضاء على تأثير اهتزازات الأسلاك الصلبة وسقوط العصا المنزلقة على سلاسة سطح الطريق.

المعلمات التقنية

وضع الخروج: NPN، PNP

شكل الموجة الخارجة: موجة نبض PWM

تردد الخروج: 2 هرتز

التيار الخارجي: 1.5A

التيار الحالي لحماية الدائرة القصيرة: 2.2A

نوع حمولة التحكم: صمام التحكم

دقة قياس جهاز الاستشعار: 2 ملم

نطاق قياس جهاز الاستشعار: 19-100 سم

ارتفاع درجة الحرارة 40 درجة انحراف العمل: 0-3mm

درجة حرارة العمل: -10-+70°C

درجة حرارة التخزين: -25- + 85°C

نطاق الجهد: DC11V30

وظيفة كل دبوس من المقبس: سلك الأرض ، B مصدر الطاقة (+ 24 فولت) ، C ارتفاع ، D سقوط
