تفاصيل المنتج
مكان المنشأ: جيانغسو، الصين
اسم العلامة التجارية: SIMING
إصدار الشهادات: ISO 9001
رقم الموديل: اس ام سي-8018
شروط الدفع والشحن
الحد الأدنى لكمية: 1 PSC
تفاصيل التغليف: التعبئة الخشبية
وقت التسليم: 1-3 أيام
القدرة على العرض: 10 قطع شهريا
القرار:: |
0.2 ملم |
تردد الخرج:: |
3 هرتز |
نوع مخرج وحدة التحكم:: |
إن بي إن، بي إن بي |
تيار خرج المتحكم:: |
5A |
طاقة كهربائية شغالة:: |
10 فولت ~ 30 فولت |
نوع الاتصال:: |
يمكن حافلة |
القرار:: |
0.2 ملم |
تردد الخرج:: |
3 هرتز |
نوع مخرج وحدة التحكم:: |
إن بي إن، بي إن بي |
تيار خرج المتحكم:: |
5A |
طاقة كهربائية شغالة:: |
10 فولت ~ 30 فولت |
نوع الاتصال:: |
يمكن حافلة |
SMC-8018 شعاع التوازن بالموجات فوق الصوتية
الوصف
الـ SMC-8018 التي تنتجها شركة جيانغسو سيمينغ هي نظام تحكم لآلات البناء للأغراض العامةوالجزء الخلفي يستخدم جهاز استشعار حذاء بـ 6 أجهزةيمكن استخدام جهاز استشعار الأحذية للكشف عن الارتفاع ، وتعمل بسيطة وموثوقة. SMC-8018 هو نظام تحكم مرن وفعال.يعتمد نظام التشغيل على تكنولوجيا المعالجة الدقيقة المتقدمة ويتبنى تقنية حافلة CANمناسبة لجميع أنواع المواد المستوردة والمحلية
شروط الاستخدام:
الـ SMC-8018 التي تنتجها شركة جيانغسو سيمينغ هي نظام تحكم لآلات البناء للأغراض العامةوالجزء الخلفي يستخدم جهاز استشعار حذاء بـ 6 أجهزةيمكن استخدام جهاز استشعار الأحذية للكشف عن الارتفاع ، وتعمل بسيطة وموثوقة. SMC-8018 هو نظام تحكم مرن وفعال.يعتمد نظام التشغيل على تكنولوجيا المعالجة الدقيقة المتقدمة ويتبنى تقنية حافلة CANوهي مناسبة لجميع أنواع أدوات الرصف المستوردة والمحلية، وتستخدم لتحكم التسوية التلقائية في بناء أدوات الرصف الداعمة.
الوظائف والخصائص:
1منتجات متطورة مبنية على 8008
2. يتم توصيل جهاز التحكم بـ 3 أجهزة استشعار ذات مسبار واحد و جهاز استشعار من نوع البوت. ولديه خصائص التصميم البسيط لـ 8008 ، والتشغيل المريح والمرن ، والسعر المناسب.جهاز الاستشعار من نوع الحذاء يحسن دقة القياس وقدرة مكافحة التدخل.
المراقب الصيني:
يتبنى وضع التحكم الرقمي ويشكل شبكة تحكم مع أجهزة الاستشعار من خلال بروتوكول حافلة CAN ، والذي له قابلية قوية للتوسع.
النظام لديه وظيفة التشخيص الذاتي، وأخطاء النظام واضحة في لمحة على شاشة العرض.
اختيار أنماط التحكم المختلفة وفقًا لظروف العمل ، بحيث يمكن للنظام التكيف مع ظروف العمل لتحقيق تأثير التحكم الأمثل ،ويمكن تعديل طول الحزمة المكافئة.
البيانات في الوقت الحقيقي على شاشة LCD ، جميع واجهات التشغيل هي باللغة الصينية أو الإشارات الرسومية ، مما يسهل إتقانها وأكثر ملاءمة للاستخدام.
خصائص جهاز الاستشعار بالموجات فوق الصوتية:
يتم استخدام أجهزة استكشاف عالية الجودة عالية الطاقة.
استخدام نظام الحافلة CAN لتبادل البيانات مع جهاز التحكم.
الشكل والبنية الفريدة من أجل صيانة وإصلاح سهلة
يمكن أن يعمل قضيب تعويض جهاز الاستشعار ومكافأة درجة الحرارة التي يتم ضبطها داخليا بشكل مستقل أو في وقت واحد.
جميع أجهزة الاستشعار قابلة للتبادل
جهاز استشعار الحذاء يتكون من ستة أجهزة استشعار بالموجات فوق الصوتية، والخمس أجهزة استشعار مستقلة تعمل في نفس الوقت.سيتم استخدام 3 بيانات فقط قريبة من قيمة الكشف الفعلية للحصول على متوسط القيمة.
يمكن لجهاز استشعار الأحذية استبدال حافة المشي، أو سلك الصلب أو خيط القطن، لا يرتدي ميكانيكيا، لا مواد لزجة.
المعلمات التقنية:
الجهد العامل: 10V ~ 30V
نوع الاتصال: CANbus
التيار الخارجي للمراقب: 5A
نوع مخرج جهاز التحكم: NPN، PNP
تردد الخروج: 3 هرتز
نطاق الكشف بالموجات فوق الصوتية: 25cm~100cm
الدقة: 0.2 ملم
تردد المسبار بالموجات فوق الصوتية: 200KHZ
درجة حرارة العمل: -20~85°C

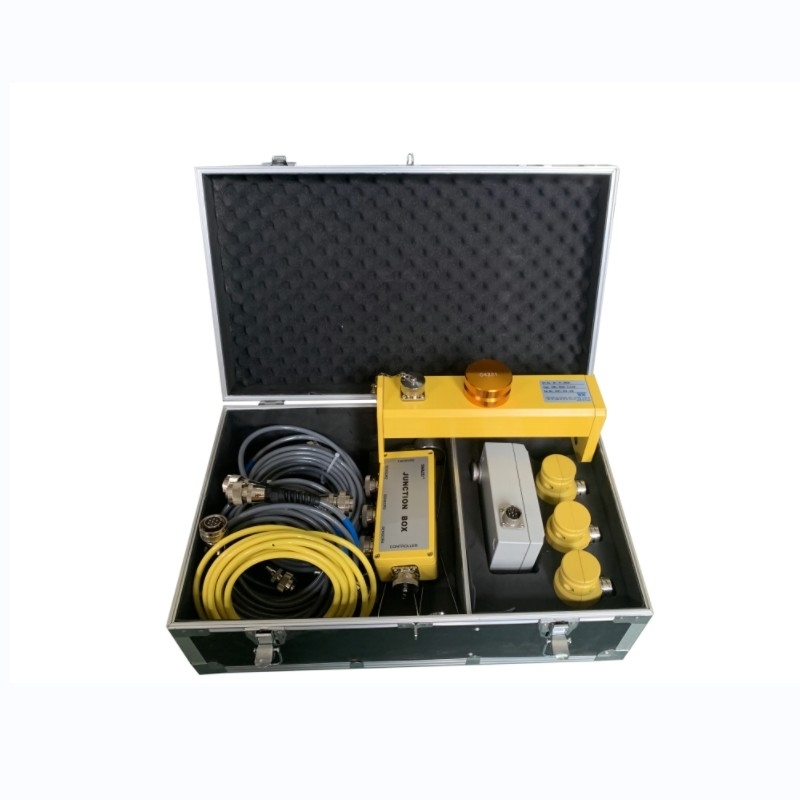

تكوين المنتج:
| رقم التسلسل | الاسم | الوحدة | كمية | ملاحظة |
| 1 | 8008 جهاز التحكم الرئيسي | فقط | 2 | |
| 2 | جهاز استشعار 8008 | فقط | 6 | |
| 3 | 8428 جهاز استشعار | فقط | 2 | |
| 4 | صندوق التقاط 8008 | فقط | 2 | |
| 5 | 8008 عصا تعويض درجة حرارة جهاز الاستشعار | الفردية | 6 | |
| 6 | 8008 سلك الطاقة | الجذر | 2 | سلك دوار 2 متر أسود |
| 7 | 8008 سلك مربع التقاط | الجذر | 2 | 2 متر هليكس أصفر |
| 8 | 8008 خط الاستشعار | الجذر | 8 | سلك دوار أسود بطول 4 أمتار و 1.3 أمتار |
| 9 | المقبض | فقط | 8 | |
| 10 | لوحة تركيب جهاز التحكم الرئيسي | الفردية | 2 | مسامير M10 × 150، قطعة 2 (بما في ذلك المكسرات المسطحة لجهاز غسل الربيع) M4 × 6 هيكساجون داخلي، 8 قطع M4 × 15 هيكساجون الداخلي، 4 قطع |
| 11 | بطاقة نشاط مربع التقاطع | الفردية | 2 | مسامير M10 × 150، قطعة 2 (بما في ذلك المكسرات المسطحة لجهاز غسل الربيع) M4 × 6 هيكساجون داخلي، 8 قطع |
| 12 | بطاقة نشاط العصا المعلقة | فقط | 8 | مسامير M10 × 150، 8 قطع (بما في ذلك المكسرات المسطحة لجهاز غسل الربيع) |
| 13 | حلقة تحديد الموقع | فقط | 12 | يحتوي على 16 قطعة من المسامير M10 × 25 |
| 14 | بطاقة تركيب جهاز استشعار على شكل U | مجموعة | 6 | المكسرات الجناحية من الفولاذ المقاوم للصدأ M8، 16 قطعة، المكسرات المضادة للانفصال M8، 16 قطعة |
| 15 | أداة كارت شعاع | فقط | 4 | مسامير ومحار M10 × 90، 4 قطع (بما في ذلك المسامير المرنة المسطحة) |
| 16 | عصا معلقة | الجذر | 8 | |
| 17 | حزمة من سبيكة الألومنيوم/حزمة من الفولاذ المقاوم للصدأ | الحقيبة | 4 | مسامير M10 × 35 ، 16 قطعة (بما في ذلك أدوات الربيع) ؛ مسامير M10 × 50، 8 قطع (بما في ذلك مسامير الربيع المسطحة) |
| 18 | العصا الداخلية من الفولاذ المقاوم للصدأ | الحقيبة | 2 | مسامير M10 × 40، 8 قطع (بما في ذلك المكسرات) |
| 19 | عقدة خارجية من الفولاذ المقاوم للصدأ | الحقيبة | 2 | مسامير M10×40، 16 قطعة (بما في ذلك المكسرات) |
| 20 | أنابيب مستديرة للاتصال بالعصا | الجذر | 4 | |
| 21 | عالق | فقط | 8 | مسامير M12×75، 16 قطعة (بما في ذلك الأغطية المرنة المسطحة) |
| 22 | قطع الغيار القياسية | الحقيبة | 1 | |
| 23 | ربطة الكابلات | الجذر | 20 | |
| 24 | الجدار النشط | تكوين وفقا لاحتياجات العميل | ||
| 25 | لوحة لحام | تكوين وفقا لاحتياجات العميل | ||
| 26 | أداة | مجموعة | 1 | بما في ذلك سكين المرافق، 11 17-19 المفتاح المضغوط، 1 16-18 المفتاح المضغوط، 1 16-18 المفتاح المضغوط، 1 17-19 المفتاح المضغوط، 1 12 بوصة مفتاح قابل للتعديل |
| 27 | المواد | حصة | 1 | بما في ذلك دليل استخدام 1، 2 ملصق، 1 شهادة تحديد الهوية، 1 قائمة شحن، و 1 نموذج استبيان الرأي للمستخدم |
