تفاصيل المنتج
مكان المنشأ: جيانغسو، الصين
اسم العلامة التجارية: SIMING
إصدار الشهادات: ISO 9001
رقم الموديل: SMC-8448
شروط الدفع والشحن
الحد الأدنى لكمية: 1 PSC
تفاصيل التغليف: التعبئة الخشبية
وقت التسليم: 1-3 أيام
القدرة على العرض: 10 قطع شهريا
طاقة كهربائية شغالة:: |
10 فولت ~ 30 فولت (تيار مستمر) |
نوع الاتصال:: |
يمكن حافلة |
تيار خرج المتحكم:: |
5A (مع وظيفة حماية التيار الزائد) |
تقلب الجهد المسموح به:: |
+/- 10٪ |
وضع الإخراج:: |
مخرج التبديل: PNP/NPN، الحد الأقصى للتيار 3 أمبير |
الناتج النسبي:: |
PNP، الحد الأقصى للتيار 2.5 أمبير |
طاقة كهربائية شغالة:: |
10 فولت ~ 30 فولت (تيار مستمر) |
نوع الاتصال:: |
يمكن حافلة |
تيار خرج المتحكم:: |
5A (مع وظيفة حماية التيار الزائد) |
تقلب الجهد المسموح به:: |
+/- 10٪ |
وضع الإخراج:: |
مخرج التبديل: PNP/NPN، الحد الأقصى للتيار 3 أمبير |
الناتج النسبي:: |
PNP، الحد الأقصى للتيار 2.5 أمبير |
SMC-8448 شعاع التوازن فوق الصوتي للحذاء
الوصف
يعتمد نظام التسوية التلقائي بالموجات فوق الصوتية على تكنولوجيا المعالجة الدقيقة المتقدمة ويتبنى تقنية CAN-bus لضمان سلامة النظام إلى أقصى حد.انها مناسبة لظروف العمل الخاصة مثل التداخل الكهرومغناطيسي القوي، درجة حرارة عالية، رطوبة عالية، وغبار عالية في موقع الهندسة، والعمل هو أكثر استقرارا. ، هو نظام تحكم مرن وفعال. نظام التسوية بالموجات فوق الصوتية هو أداة دعم مهمة للجدار.لقد استبدلت تدريجيا أدوات التسوية التقليدية الأخرى، مما يوفر ضماناً أقوى لآليات الطرق لتحسين نوعية البناء.
الخصائص
خصائص أداء النظام:
1تم تجهيز واجهة النظام بمهام تحمل الأخطاء وحماية الإفراط لمنع الأداة من التلف بسبب أخطاء واجهة أو حلقات قصيرة الحمل.
2يمكن تحديث برنامج النظام إلى أجل غير مسمى
3النظام لديه إشارة حالة العمل ووظيفة التشخيص الذاتي للخطأ ، ويمكن رؤية خطأ جهاز الاستشعار أو الكابل في لمحة واحدة.
4عندما يفشل النظام، فإنه سيقفل الأسطوانة تلقائيًا.
الخصائص المؤسسية
1. موقف قابل للطي
2من المفيد لضبط الموقف النسبي للوصل
3أنبوب مربع من سبيكة الألومنيوم عالية القوة يضمن الصلابة والخفة
4-معطف صدمات فريد
خصائص جهاز التحكم:
1جهاز التحكم في شعاع التوازن 8448 يتبنى شاشة LCD ملونة كبيرة الحجم، وإشارة رمز بديهية، وواجهة تحكم جيدة جدا بين الإنسان والآلة.
2تصميم زر اللمس، عملية مريحة وسريعة شاشة LCD عالية الوضوح، مناسبة للاستخدام في الهواء الطلق تحت الضوء القوي.
3. يتبنى وضع التحكم الرقمي ويشكل شبكة تحكم مع أجهزة الاستشعار باستخدام بروتوكول CAN-bus. متوافق مع مختلف أجهزة الاستشعار الرقمية CAN على أجهزة الرصف والطحن ،مثل المنحدر الطويل، المنحدر العرضي، وأجهزة استشعار الكابلات، ولها قابلية قوية للتوسع. .
4تظهر شاشة LCD البيانات في الوقت الحقيقي، وجميع واجهات التشغيل هي باللغة الصينية أو الإشارات الرسومية، مما يسهل إتقانها وأكثر ملاءمة للاستخدام.
5النظام لديه وظيفة التشخيص الذاتي الخاصة به، وأخطاء النظام واضحة في لمحة على الشاشة.
6يمكن استبدالها بالكامل مع نفس النوع من منتجات العلامات التجارية المستوردة ويمكن استخدامها للطريق ، آلة الطحن ، الدرجة وغيرها من المعدات.
المبدأ
مبدأ ضوء التوازن: يقيّم المستشعر سطح الطريق في نقاط متعددة، ويرسله إلى جهاز التحكم عن طريق نقل حافلة CAN، and the controller further calculates the measured data (combining the data measured by the three sensors with the ambient temperature function for comprehensive processing to obtain a Deviation value)، إشارة كهربائية لإدارة أسطوانة التسوية، بحيث تحقق الغرض من التحكم تلقائيًا في عمل أسطوانة التسوية.
المعلمات التقنية:
الجهد العامل: 10V ~ 30V ((DC)
نوع الاتصال: CANbus
التيار الخارجي للمتحكم: 5A (مع وظيفة حماية من التيار الزائد)
تقلبات الجهد المسموح بها: +/-10٪
وضع الإخراج: مخرج التبديل: PNP/NPN، الحد الأقصى للتيار 3A
الخروج النسبي: PNP ، الحد الأقصى للتيار 2.5A
بروتوكول واجهة CAN: ISO 11898-24V ، 125 كيلوبيت / ثانية
تردد الخروج: 2 هرتز
نطاق القياس بالموجات فوق الصوتية: 20cm~100cm
الدقة: 0.2 ملم
تردد المسبار بالموجات فوق الصوتية: 120KHZ
نطاق درجة حرارة العمل: -20°C ~ +85°C
درجة الحماية: IP67

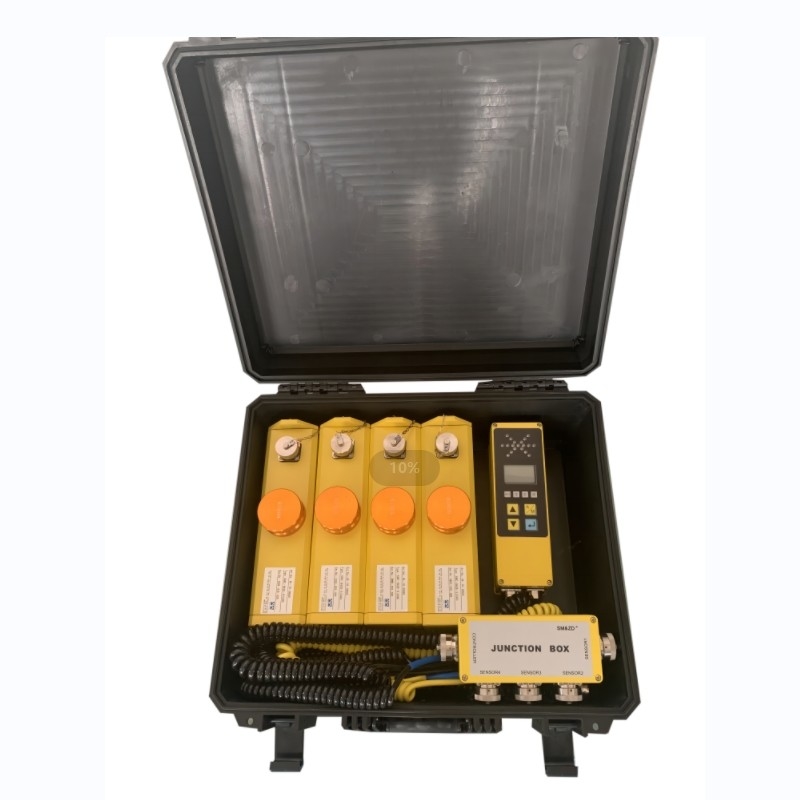

تكوين المنتج:
| رقم التسلسل | الاسم | الوحدة | كمية | ملاحظة |
| 1 | وحدة تحكم بدء التشغيل | فقط | 2 | |
| 2 | جهاز استشعار البداية | فقط | 8 | |
| 3 | صندوق التقاطع | فقط | 2 | |
| 4 | كابل الطاقة | الجذر | 2 | سلك دوار 2 متر أسود |
| 5 | أسلاك صناديق التقاط | الجذر | 2 | 2 متر هليكس أصفر |
| 6 | خط جهاز الاستشعار | الجذر | 8 | سلك دوار أسود 6 أمتار، 1.3 أمتار 2 |
| 7 | المقبض | فقط | 8 | |
| 8 | لوحة تركيب جهاز التحكم الرئيسي | الفردية | 2 | |
| 9 | بطاقة نشاط مربع التقاطع | الفردية | 2 | |
| 10 | بطاقة تحديد موقع العصا المعلقة الطويلة | فقط | 8 | مسامير M10 × 150، 8 قطع (بما في ذلك المكسرات المسطحة لجهاز غسل الربيع) |
| 11 | حلقة تحديد الموقع | فقط | 8 | يحتوي على 6 مسامير M10 × 150 |
| 12 | بطاقة تركيب جهاز استشعار على شكل U | مجموعة | 8 | مع الجناح |
| 13 | أداة كارت شعاع | فقط | 4 | مسامير ومحار M10 × 90، 4 قطع (بما في ذلك المسامير المرنة المسطحة) |
| 14 | عصا معلقة | الجذر | 8 | يحتوي على 8 بطاقات على شكل U |
| 15 | حزمة من سبيكة الألومنيوم/حزمة من الفولاذ المقاوم للصدأ | الحقيبة | 4 | مسامير M10 × 35 ، 16 قطعة (بما في ذلك أدوات الربيع) ؛ مسامير M10 × 50، 8 قطع (بما في ذلك مسامير الربيع المسطحة) |
| 16 | العصا الداخلية من الفولاذ المقاوم للصدأ | الحقيبة | 2 | مسامير M10 × 40، 8 قطع (بما في ذلك المكسرات) |
| 17 | عقدة خارجية من الفولاذ المقاوم للصدأ | الحقيبة | 2 | مسامير M10 × 40، 8 قطع (بما في ذلك المكسرات) |
| 18 | قطع الغيار القياسية | الحقيبة | 1 | |
| 19 | ربطة الكابلات | الجذر | 20 | |
| 20 | الجدار النشط | تكوين وفقا لاحتياجات العميل | ||
| 21 | لوحة لحام | تكوين وفقا لاحتياجات العميل | ||
| 22 | أداة | مجموعة | 1 | بما في ذلك سكين المرافق، 11 17-19 المفتاح المضغوط، 1 16-18 المفتاح المضغوط، 1 16-18 المفتاح المضغوط، 1 17-19 المفتاح المضغوط، 1 12 بوصة مفتاح قابل للتعديل |
| 23 | المواد | حصة | 1 | بما في ذلك دليل استخدام 1، 2 ملصق، 1 شهادة تحديد الهوية، 1 قائمة شحن، و 1 نموذج استبيان الرأي للمستخدم |
