تفاصيل المنتج
مكان المنشأ: جيانغسو، الصين
اسم العلامة التجارية: SIMING
إصدار الشهادات: ISO 9001
رقم الموديل: SMC-8428
شروط الدفع والشحن
الحد الأدنى لكمية: 1 PSC
تفاصيل التغليف: التعبئة الخشبية
وقت التسليم: 1-3 أيام
القدرة على العرض: 10 قطع شهريا
وضع الإخراج:: |
إن بي إن، بي إن بي |
شكل الموجة الناتجة:: |
موجة نبضية PWM |
تردد الخرج:: |
2 هرتز |
التيار الخارج:: |
1.5أ |
تيار حماية الدائرة القصيرة:: |
2.2أ |
نوع الحمل المتحكم:: |
صمام التبديل |
وضع الإخراج:: |
إن بي إن، بي إن بي |
شكل الموجة الناتجة:: |
موجة نبضية PWM |
تردد الخرج:: |
2 هرتز |
التيار الخارج:: |
1.5أ |
تيار حماية الدائرة القصيرة:: |
2.2أ |
نوع الحمل المتحكم:: |
صمام التبديل |

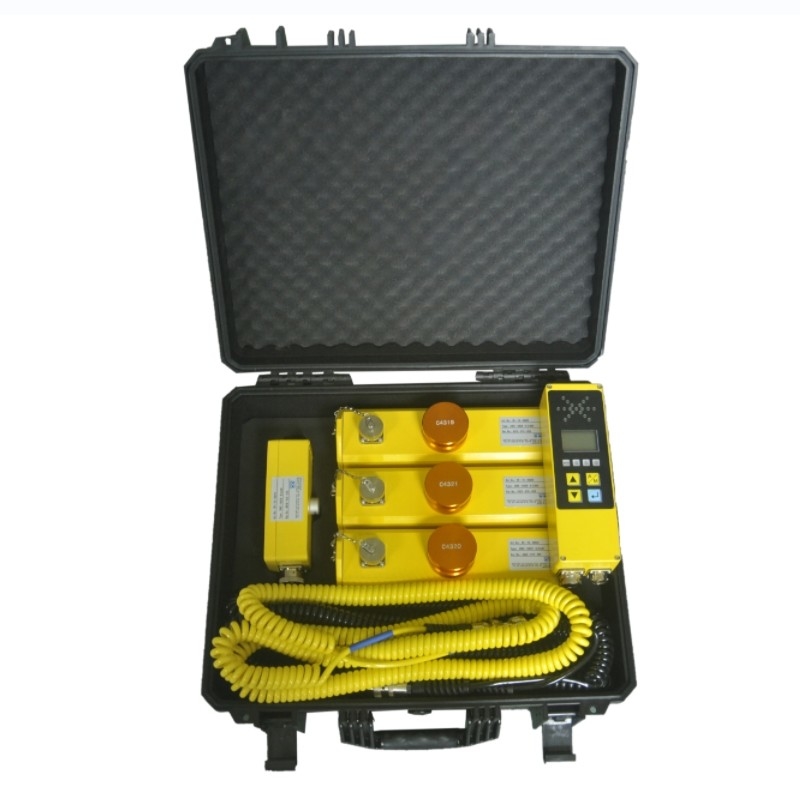

SMC-8428 شعاع التوازن فوق الصوتي للحذاء
الوصف
جهاز SMC-8428 الذي تنتجه شركة جيانغسو سيمينغ هو نظام تحكم لآلات البناء للأغراض العامة. يستخدم المستشعر على نطاق واسع في الكشف عن الارتفاع والمنحدر،وتعمل بسيطة وموثوق بهايستخدم على نطاق واسع في المبرمجة الخرسانية، المبرمجة الأسفلت، آلة الطحن وغيرها من المعدات
جهاز SMC-8428 الذي تنتجه شركة جيانغسو سيمينغ هو نظام تحكم لآلات البناء للأغراض العامة. يستخدم المستشعر على نطاق واسع في الكشف عن الارتفاع والمنحدر،وتعمل بسيطة وموثوق بها. يستخدم على نطاق واسع في صانع الأسمنت ، صانع الأسفلت ، آلة الطحن وغيرها من المعدات. SMC-8428 هو نظام تحكم مرن وفعال.يعتمد نظام التشغيل على تكنولوجيا المعالجة الدقيقة المتقدمة ويتبنى تقنية حافلة CAN.
ميزات جهاز التحكم الصيني
1. يتبنى وضع التحكم الرقمي ، ويشكل شبكة التحكم مع أجهزة الاستشعار من خلال بروتوكول حافلة CAN. يمكن أن يكون متوافقًا مع مختلف أجهزة الاستشعار الرقمية CAN على الرصيف ، مثل المنحدر الطولي,المنحدر العرضي، وما إلى ذلك، ولها قابلية كبيرة للتوسع.
2تظهر شاشة LCD البيانات في الوقت الحقيقي، وجميع واجهات التشغيل هي باللغة الصينية أو الإشارات الرسومية، مما يسهل إتقانها وأكثر ملاءمة للاستخدام.
3النظام لديه وظيفة التشخيص الذاتي، وأخطاء النظام واضحة في لمحة على شاشة العرض.
4يمكن استبدالها بالكامل والعالمية مع نفس النوع من منتجات العلامة التجارية المستوردة ، ويمكن استخدامها للطواحين ، وآلة الطحن ، ودرجة وغيرها من المعدات.
خصائص جهاز الاستشعار بالموجات فوق الصوتية
أجهزة استشعار بالموجات فوق الصوتية: 6 في المجموع، جميعها تستخدم أجهزة استشعار عسكرية مستوى عالية القوة الأصلية المستوردة، والتي يمكن استبدالها عند الرغبة، ارتفاع التركيب 35 سم من الأرض،والآخر على بعد حوالي 50 سم من سطح الأسفلت.
1يتكون مستشعر الحذاء بالموجات فوق الصوتية من 6 مسبارات بالموجات فوق الصوتية، بما في ذلك 5 مسبارات اختبار و 1 مسبار تعويض بيئي، مع سطح الكشف الكبير.
2يستخدم على شعاع الموازنة لزيادة كمية بيانات الاختبار. تعمل المراقبة الخمسة المستقلة للمستشعر في نفس الوقت،وسيتم استخدام ثلاثة بيانات فقط قريبة من قيمة الكشف الفعلية، للحصول على متوسط القيمة وجعل الطريق أكثر سلاسة ؛
3يحل محل مقياس ميل G176 بالكامل للكشف عن سلك الفولاذ أو مقياس الحافةبحيث يمكن لنظام التسوية القضاء على تأثير اهتزازات الأسلاك الصلبة وسقوط العصا المنزلقة على سلاسة سطح الطريق.
المعلمات التقنية
وضع الخروج: NPN، PNP
شكل الموجة الخارجة: موجة نبض PWM
تردد الخروج: 2 هرتز
التيار الخارجي: 1.5A
التيار الحالي لحماية الدائرة القصيرة: 2.2A
نوع حمولة التحكم: صمام التحكم
دقة قياس جهاز الاستشعار: 2 ملم
نطاق قياس جهاز الاستشعار: 19-100 سم
ارتفاع درجة الحرارة 40 درجة انحراف العمل: 0-3mm
درجة حرارة العمل: -10-+70°C
درجة حرارة التخزين: -25- + 85°C
نطاق الجهد: DC11V30
وظيفة كل دبوس من المقبس: سلك الأرض ، B مصدر الطاقة (+ 24 فولت) ، C ارتفاع ، D سقوط
تكوين المنتج:
| رقم التسلسل | الاسم | الوحدة | كمية | ملاحظة |
| 1 | وحدة تحكم بدء التشغيل | فقط | 2 | |
| 2 | جهاز استشعار البداية | فقط | 6 | |
| 3 | صندوق التقاطع | فقط | 2 | |
| 4 | كابل الطاقة | الجذر | 2 | سلك دوار 2 متر أسود |
| 5 | أسلاك صناديق التقاط | الجذر | 2 | 2 متر هليكس أصفر |
| 6 | خط جهاز الاستشعار | الجذر | 6 | سلك دوار أسود بطول 4 أمتار و 1.3 أمتار |
| 7 | المقبض | فقط | 6 | |
| 8 | لوحة تركيب جهاز التحكم الرئيسي | الفردية | 2 | |
| 9 | بطاقة نشاط مربع التقاطع | الفردية | 2 | |
| 10 | بطاقة تحديد موقع العصا المعلقة الطويلة | فقط | 6 | مسامير M10 × 150، 6 قطع (بما في ذلك المكسرات المسطحة لجهاز غسل الربيع) |
| 11 | حلقة تحديد الموقع | فقط | 8 | يحتوي على 6 مسامير M10 × 150 |
| 12 | بطاقة تركيب جهاز استشعار على شكل U | مجموعة | 6 | مع الجناح |
| 13 | أداة كارت شعاع | فقط | 4 | مسامير ومحار M10 × 90، 4 قطع (بما في ذلك المسامير المرنة المسطحة) |
| 14 | عصا معلقة | الجذر | 6 | يحتوي على 6 بطاقات على شكل U |
| 15 | حزمة من سبيكة الألومنيوم/حزمة من الفولاذ المقاوم للصدأ | الحقيبة | 4 | مسامير M10 × 35 ، 16 قطعة (بما في ذلك أدوات الربيع) ؛ مسامير M10 × 50، 8 قطع (بما في ذلك مسامير الربيع المسطحة) |
| 16 | العصا الداخلية من الفولاذ المقاوم للصدأ | الحقيبة | 2 | مسامير M10 × 40، 8 قطع (بما في ذلك المكسرات) |
| 17 | عقدة خارجية من الفولاذ المقاوم للصدأ | الحقيبة | 2 | مسامير M10 × 40، 8 قطع (بما في ذلك المكسرات) |
| 18 | قطع الغيار القياسية | الحقيبة | 1 | |
| 19 | ربطة الكابلات | الجذر | 20 | |
| 20 | الجدار النشط | تكوين وفقا لاحتياجات العميل | ||
| 21 | لوحة لحام | تكوين وفقا لاحتياجات العميل | ||
| 22 | أداة | مجموعة | 1 | بما في ذلك سكين المرافق، 11 17-19 المفتاح المضغوط، 1 16-18 المفتاح المضغوط، 1 16-18 المفتاح المضغوط، 1 17-19 المفتاح المضغوط، 1 12 بوصة مفتاح قابل للتعديل |
| 23 | المواد | حصة | 1 | بما في ذلك دليل استخدام 1، 2 ملصق، 1 شهادة تحديد الهوية، 1 قائمة شحن، و 1 نموذج استبيان الرأي للمستخدم |
حالة البناء:
