جهاز استشعار الارتفاع بالموجات فوق الصوتية

أجهزة استشعار ارتفاع الانحراف الزاوي للأجزاء المستقرة للجرافات

وصف المنتج

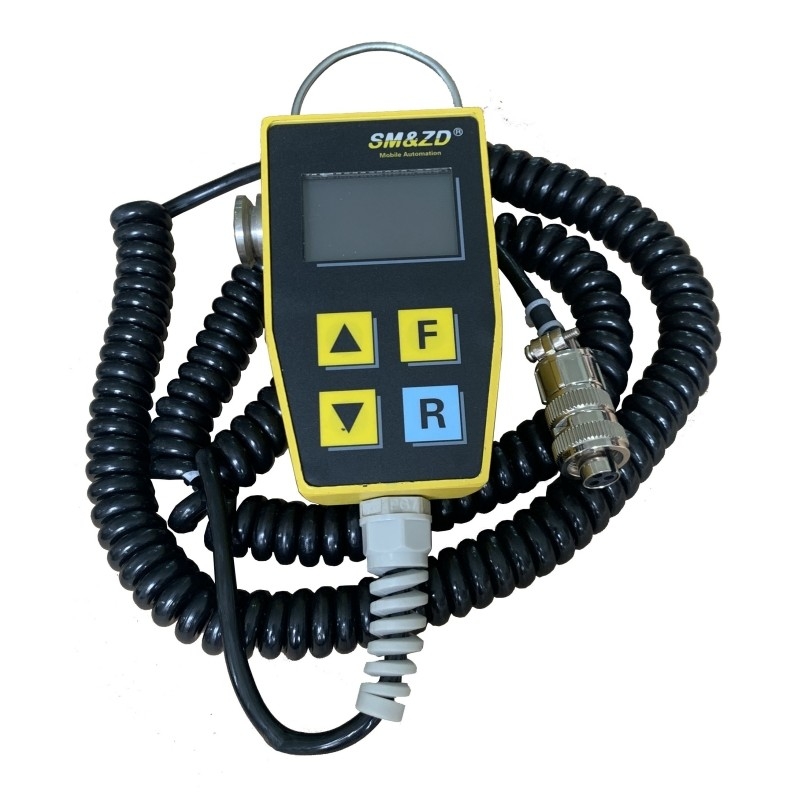

أداة المساواة التلقائية SMC-999 تستخدم عادة في العديد من أجهزة الرصيف المستوردة والمحلية مثل ABG و BOMAG و DYNAPAC ؛

SMC-999 المنحدر الطولي يتبنى وحدة الحث الكهرومغناطيسي وجهاز هال المستوردة، والمنتج لديه أداء مستقر ودقة عالية،وعمرها الخدمي هو 2 إلى 3 أضعاف من المنحدر الطولي لوحدة مقياس الطاقة.

خصائص المنتج:
1تحسين السلاسة: يمكن أن يوفر ضمانًا موثوقًا لسلاسة سطح الطريق ، مما يجعل سطح الطريق المعبأ أكثر سلاسة.

2ضبط تلقائي: يمكن تعديل ارتفاع نقطة الجر الرأسي ذراع الجر للمطرقة تلقائيًا في أي وقت وفقًا لعدم مساواة الطبقة الأساسية ،مما يغير سمك الرصيف.

3ردود الفعل في الوقت الفعلي والتحكم: اكتشاف معلومات ارتفاع الطريق في الوقت الفعلي وردود الفعل إلى نظام التحكم لتعديل حالة عمل المعبأ في الوقت المناسب.

4استقرار جيد: أجهزة استشعار ارتفاع الانحراف الزاوي لها خصائص خطية جيدة، مجموعة واسعة من درجات الحرارة العاملة، وطول عمر العمل،ضمان التشغيل المستقر في ظروف العمل المختلفة.

5تقليل ظاهرة الفصل: يمكن تحقيق تغذية تلقائية متناسبة ومتساوية من خلال التحكم في مستوى الموجات فوق الصوتية ، والتي يمكن أن تقلل من ظاهرة الفصل المادي.

6التكيف مع ظروف العمل المختلفة: يمكن إجراء التعديلات والإعدادات وفقًا لأعماق الرصيف المختلفة ومناحى الطرق والظروف الأخرى.

7قابلية تشغيل قوية: من خلال التصميم الإنساني ، تم تحسين راحة القيادة وقابلية التشغيل.

المعلمات التقنية

1وضع العمل: كل جهاز تحكم هو جهاز تحكم مزدوج القنوات، والتحكم في صمام الكهربائي الهيدروليكي ذي الطرق المزدوجة مع الملفات الكهربائية المزدوجة

2. الجهد العامل: 11V ~ 30V DC

3نطاق ضبط حساسية المنحدر الطولي: 1.5mm ~ 4.5mm

4نطاق تعديل حساسية المنحدر: 0.05٪ ~ 0.20٪

5استهلاك التيار: ── بدون حمولة Ip < 0.15A ، التيار المسموح به لكل قناة تحكم: Io < 2.5A

6خصائص الإخراج: الإخراج لديه وظيفة حماية من الإفراط في الحمل ، يمكن أن يكون الحمل مقطوعة قصيرة بشكل مستمر ، وموارد الحماية حوالي 5A

7يعتمد النظام على وضع التحكم في النبض: نسبة وظيفة النبض هي 0-100٪ ، وعندما تكون نسبة وظيفة 50٪ ، فإن مدة النبض حوالي 120ms

تكوين المنتج:

الاحتياطات للاستخدام
1. التثبيت والمعايرة الصحيحة
يجب أن يكون موقع التثبيت دقيقاً لضمان قدرة جهاز الاستشعار على اكتشاف ظروف الطريق بدقة.يجب إجراء معايرة صارمة قبل البناء لضمان دقة القياسات.

2اختيار المعيار الملائم
اختيار خطوط مرجعية أو أسطح مناسبة بناءً على متطلبات البناء وظروف الموقع.
على سبيل المثال ، يمكن اختيار حبال الأسلاك الفولاذية كمعايير في الأقسام المستقيمة ، في حين قد يكون من الضروري استخدام حزم سبيكة الألومنيوم كمعايير في المنحنيات.

3صيانة وتفتيش منتظم
قم بتنظيف الحطام والأوساخ في الوقت المناسب على جهاز الاستشعار لضمان عمله الطبيعي. تحقق مما إذا كانت خطوط الاتصال فضفاضة لتجنب فشل في نقل الإشارة.
